FENDER Super Champの作り替え

新しいファイバーボードを入手し、これに新品部品を組み込む

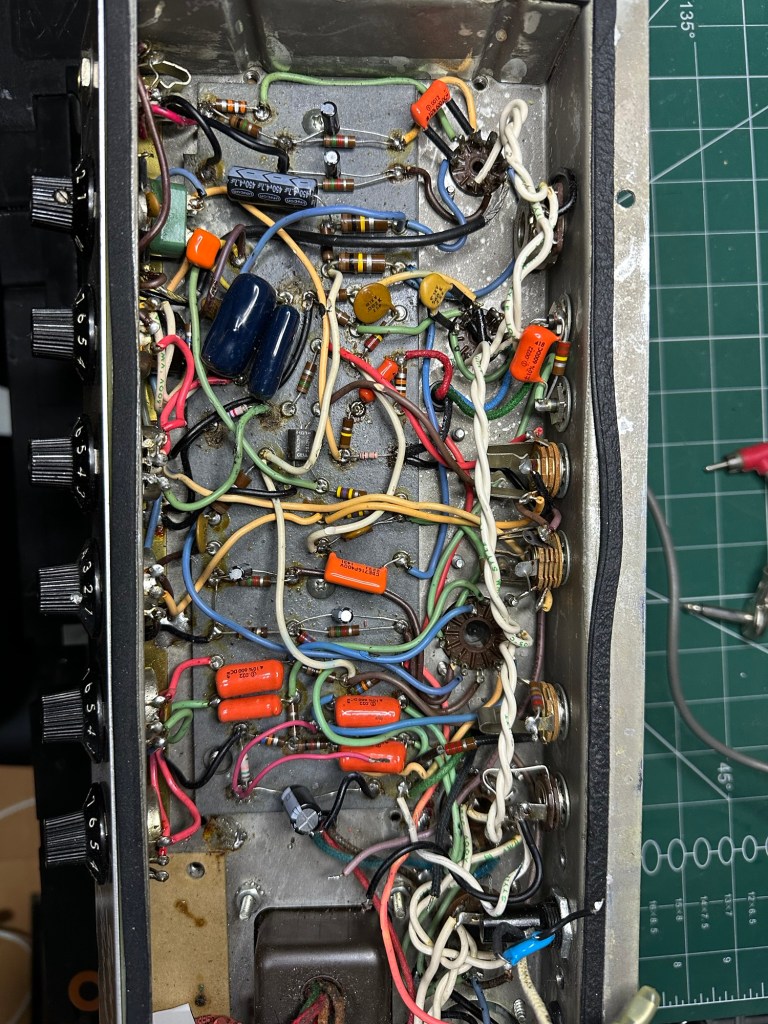

オリジナルのファイバーボード。相当手を加えてあり、ケミコンなどは何度も交換されているようだ。

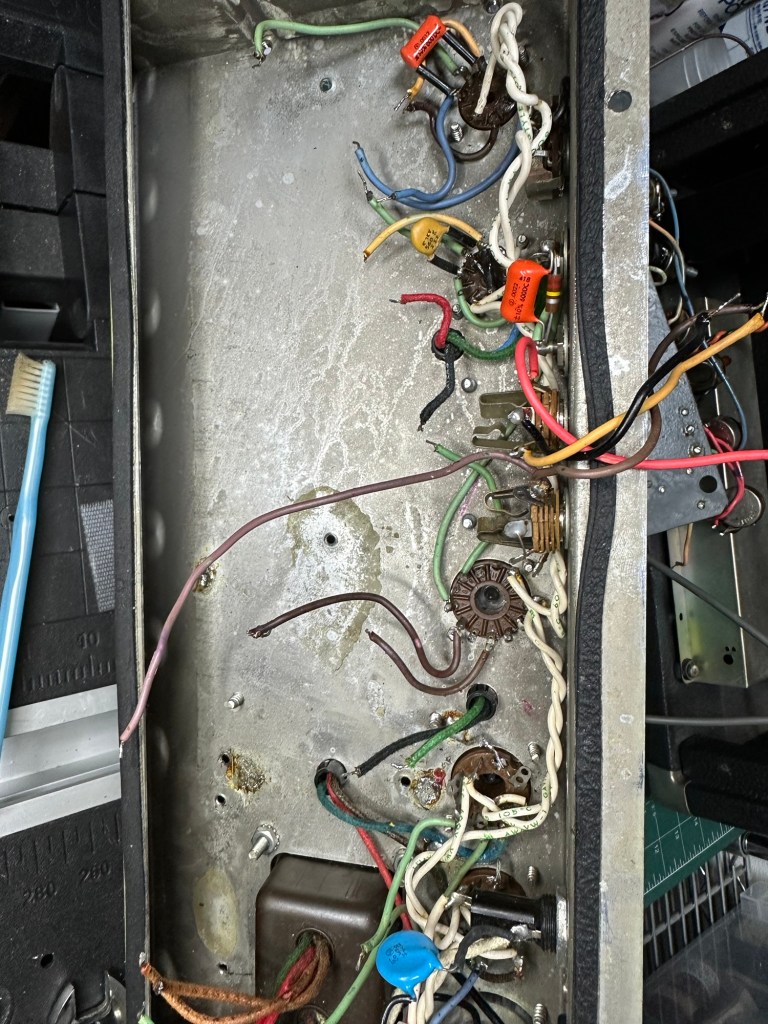

ファイバーボードを外したところ

C電源(負電圧)をつくる部分、カーボン抵抗から金属皮膜抵抗に変えて作り替え

新しいファイバーボードに部品を実装、金属皮膜抵抗、フィルムコンデンサ、チューブラーのケミコン、製造技術革新で部品はずいぶんと小さくなった

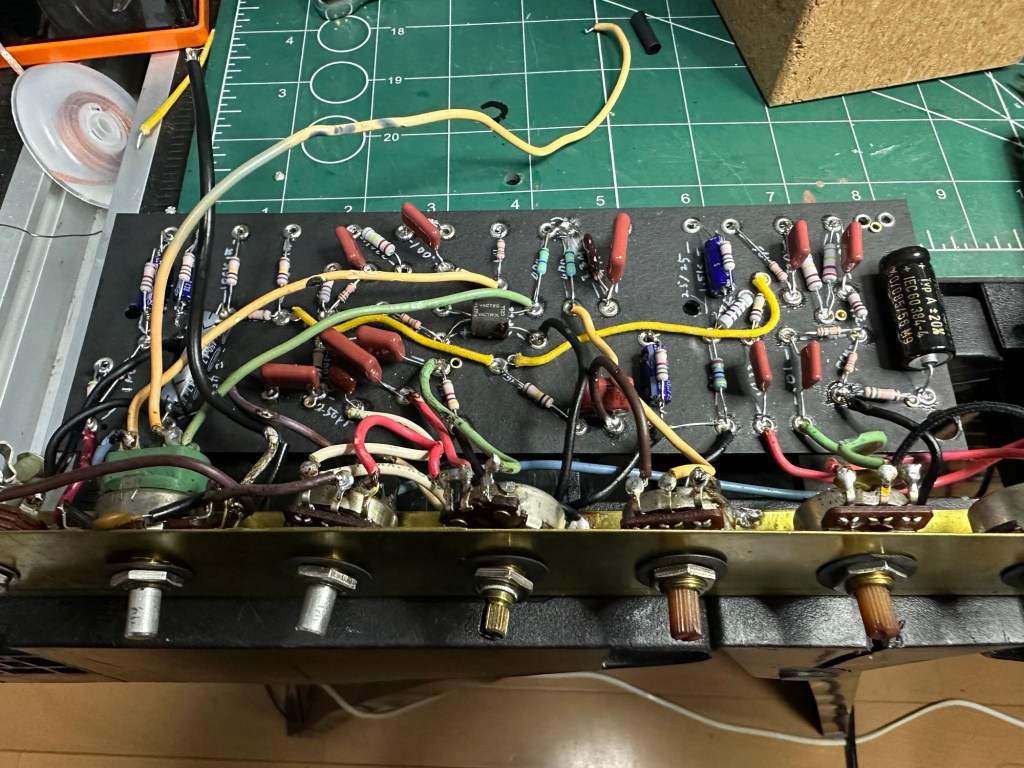

新しいファイバーボードとコントロールポットを接続する。スイッチ付きボリュームなどは新品の交換部品がないので、清掃してつかう

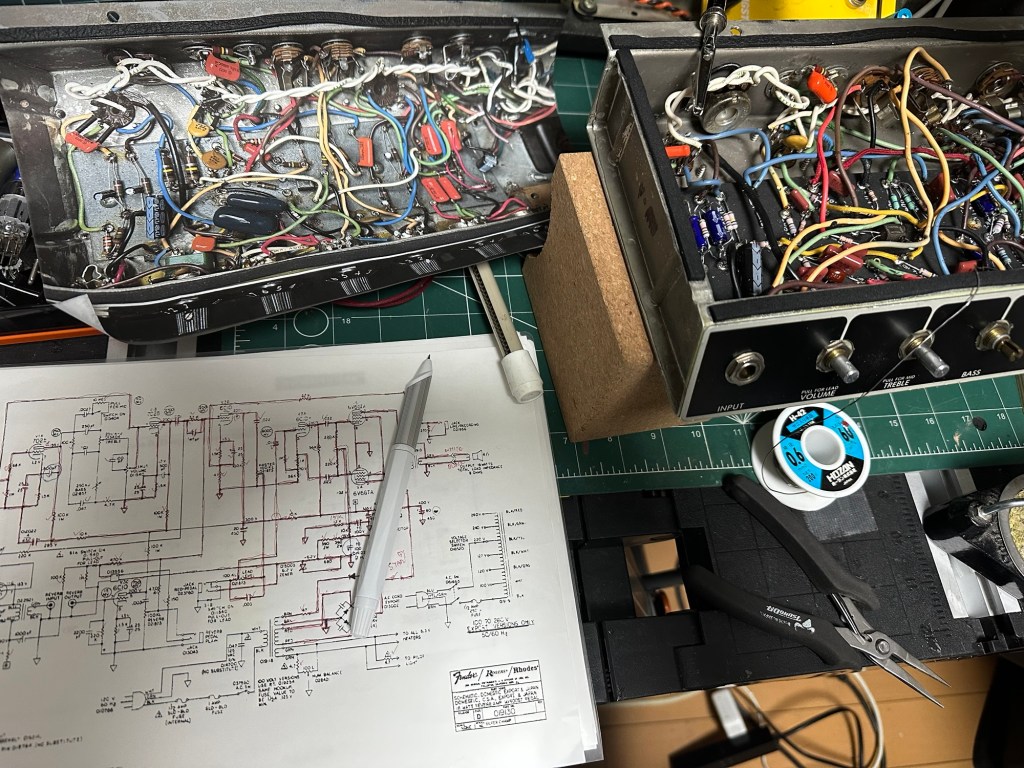

回路図と照らし合わせて、配線していく。

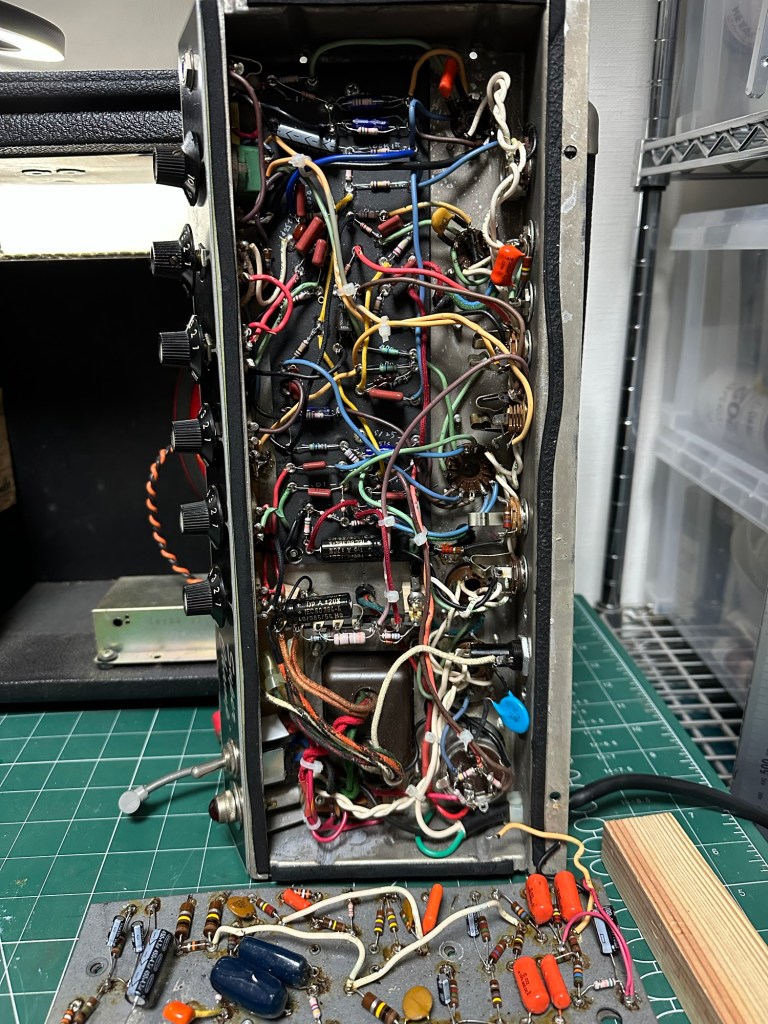

組み込み完了。オリジナルのファイバーボードは、オーナーに返却する

完成。フルチューブのアンプは、なんと言うか存在感ある音がするなぁ…
