Roland Jazz Chorus JC-77

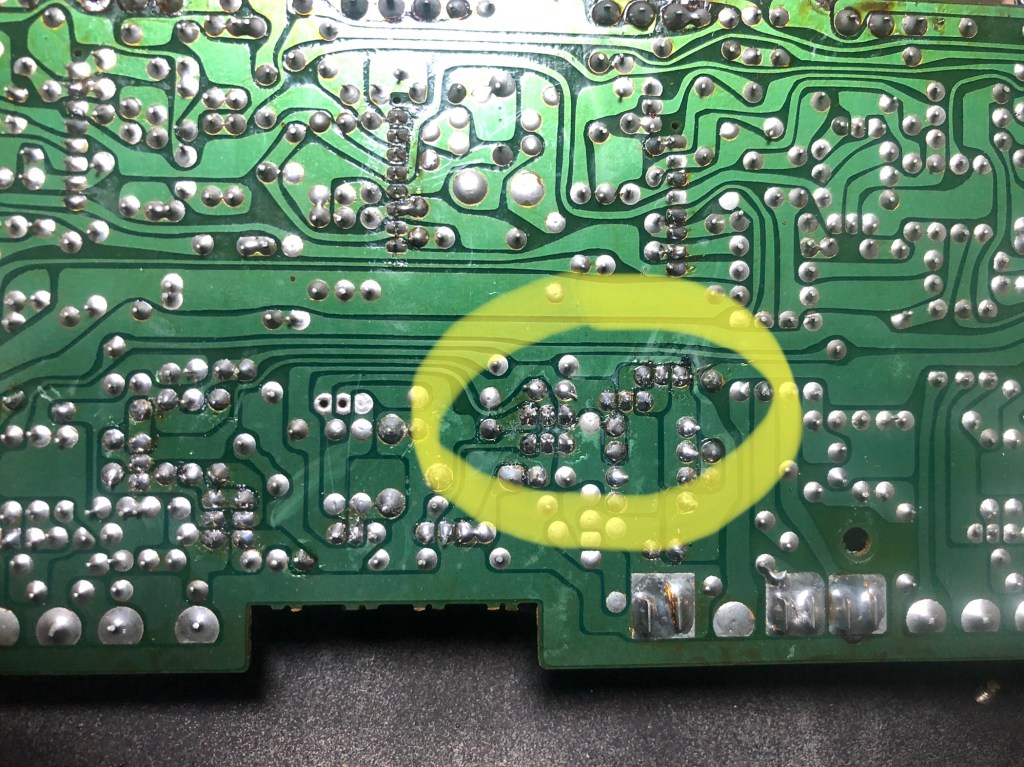

音が小さく、酷い歪みがあるということで預かってきたJC-77。基板を見るとあちこち弄った形跡が…

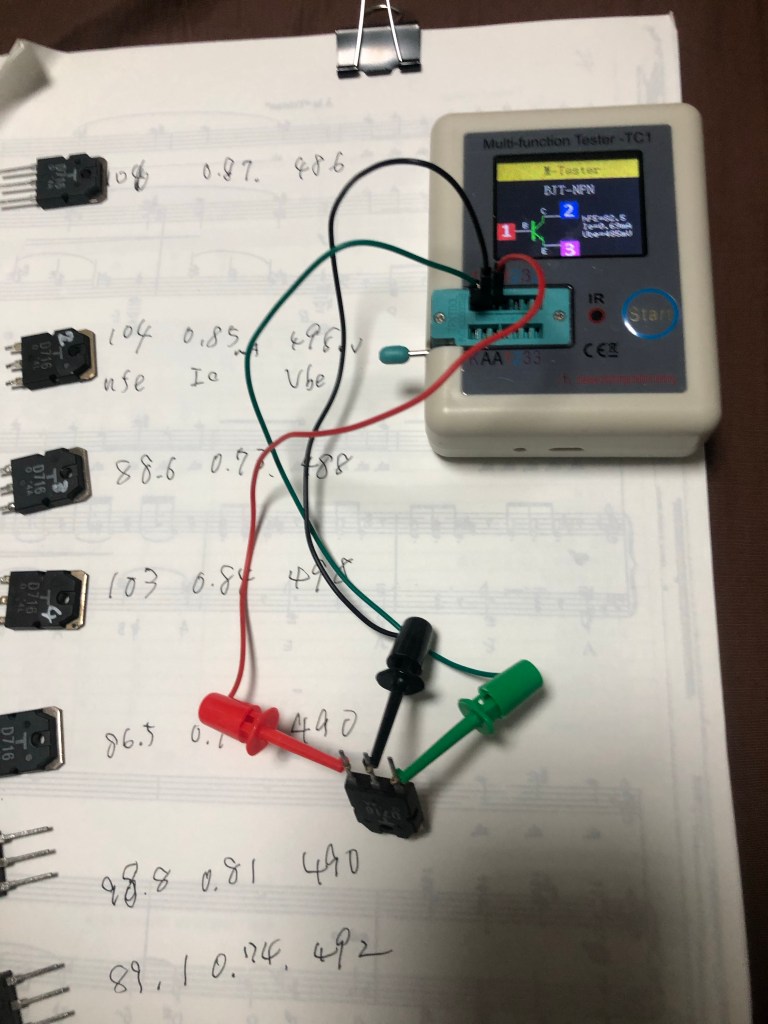

JC-77のパワー部分はディスクリート設計なので、ととりあえず、全部のトランジスタを外して測定してみる。

パワー段だけでなくドライバー部分、位相反転部分などたくさんのトランジスタが壊れてた。

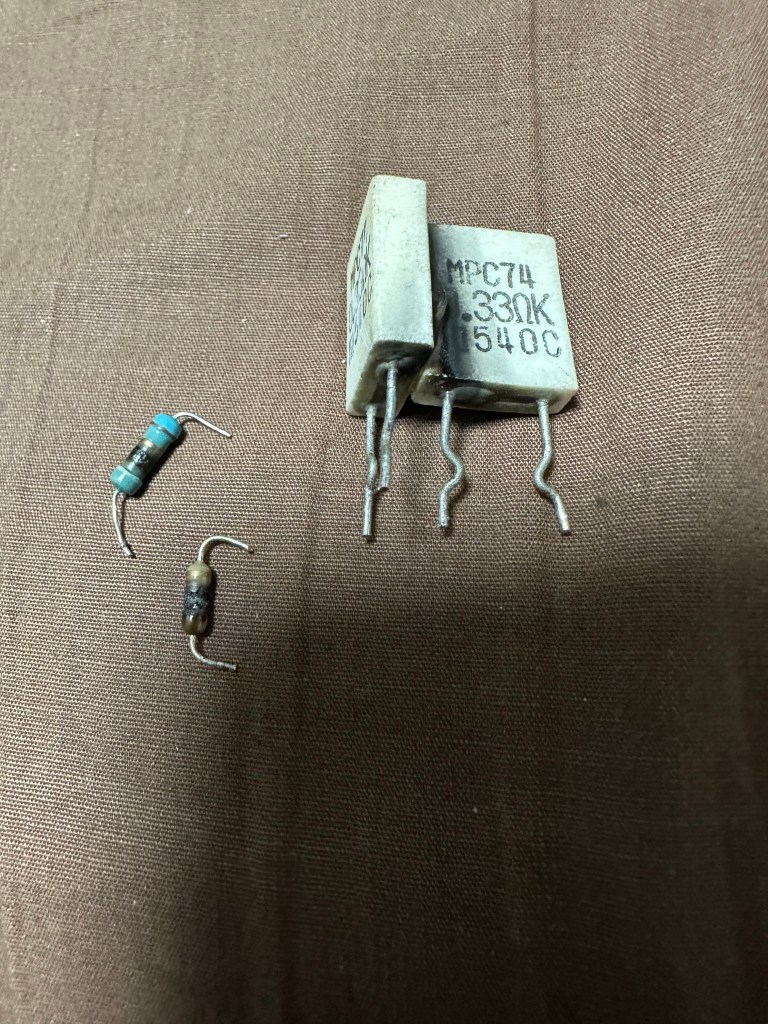

金属板抵抗器、カーボン抵抗器も燃えて故障していた。

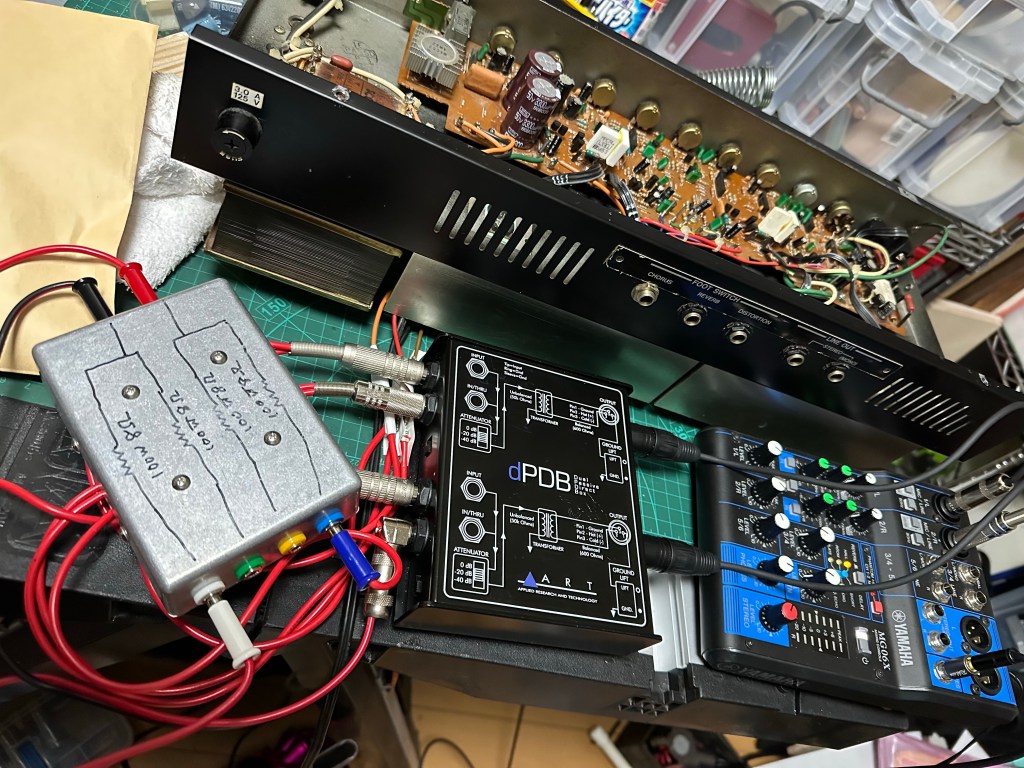

部品を刷新しテスト中。手前器機はダミーロード、リアンプトランス、モニター用のミキサー。ダミーロードとリアンプで減衰させてヘッドホンでモニターするので、フルボリュームでも近所迷惑をかけない。
