fender super champ の修理

某楽器店に、音が小さく歪むと言うことで修理に出したが、直らなかったもの。オーナーは中古で買ったが買った時から、不良症状はあったとのこと。実際鳴らしてみると、ノイズが多いし、パワーなくすぐ歪む。

ハンドワイヤーのスーパーチャンプ、グランドセレクトSWなど追加されている。

ブロックコンデンサは、もう40年も経過しているので、劣化も進んでるので交換する。

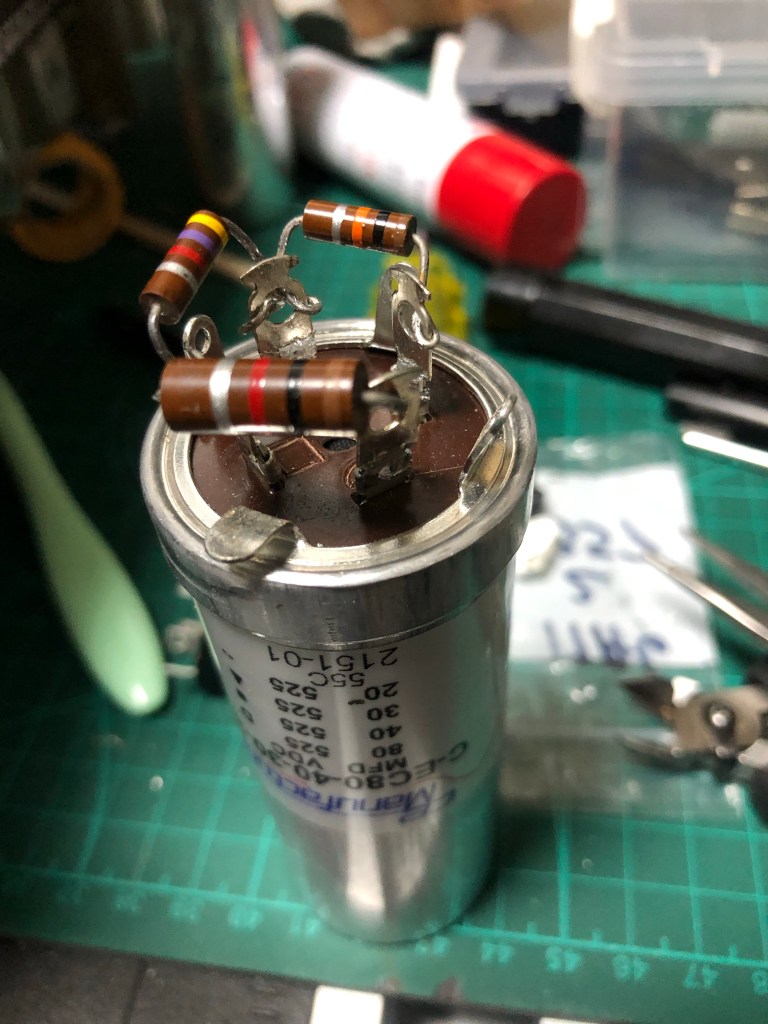

新しいブロックコンデンサを入手。少し長さは長いが、直径は同じ、端子配列も同じ。

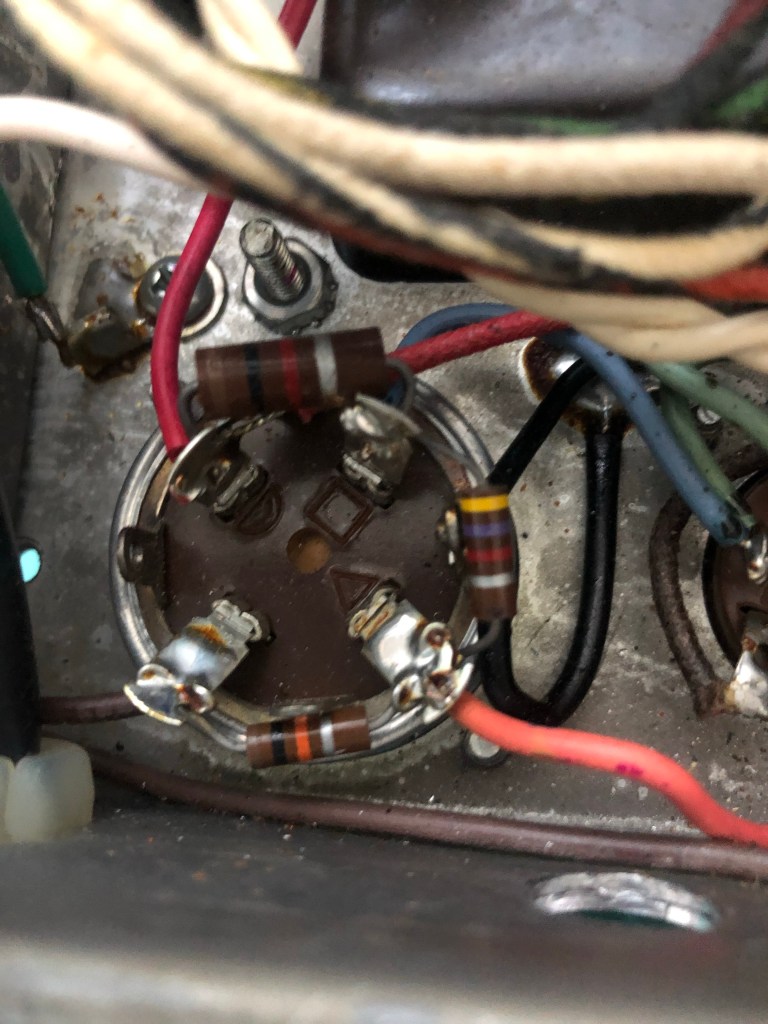

抵抗器を移植。抵抗器は変色も劣化もない様なので、そのまま使う。

抵抗器を取り付けてから、シャーシにはめ込む。

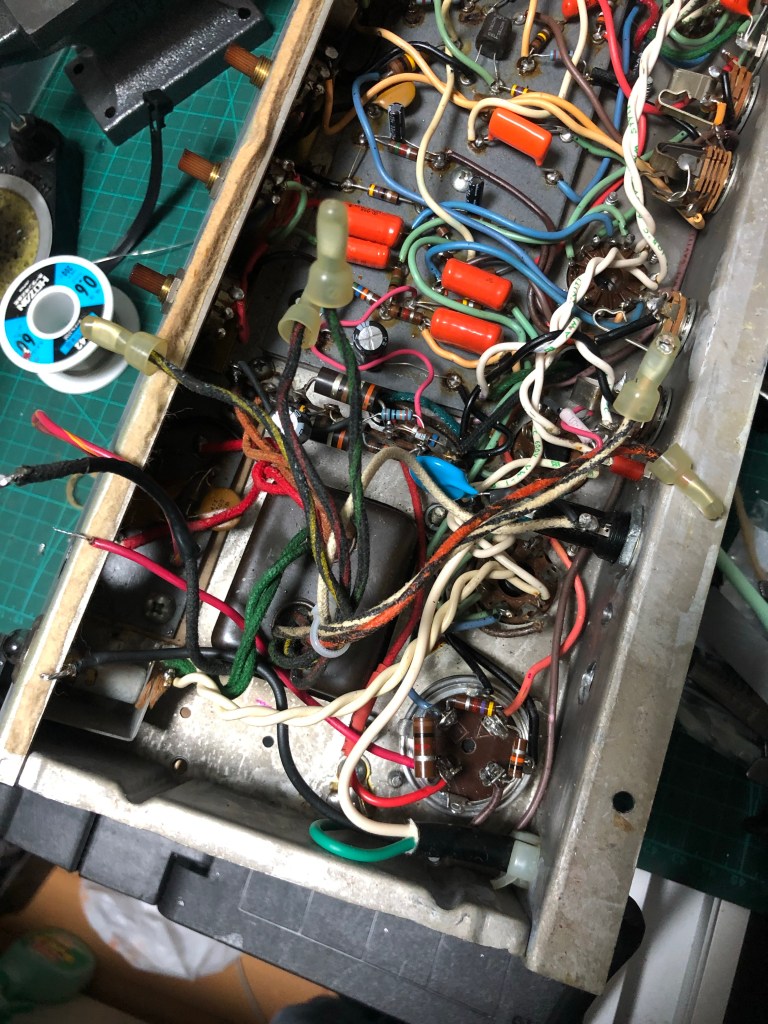

配線中

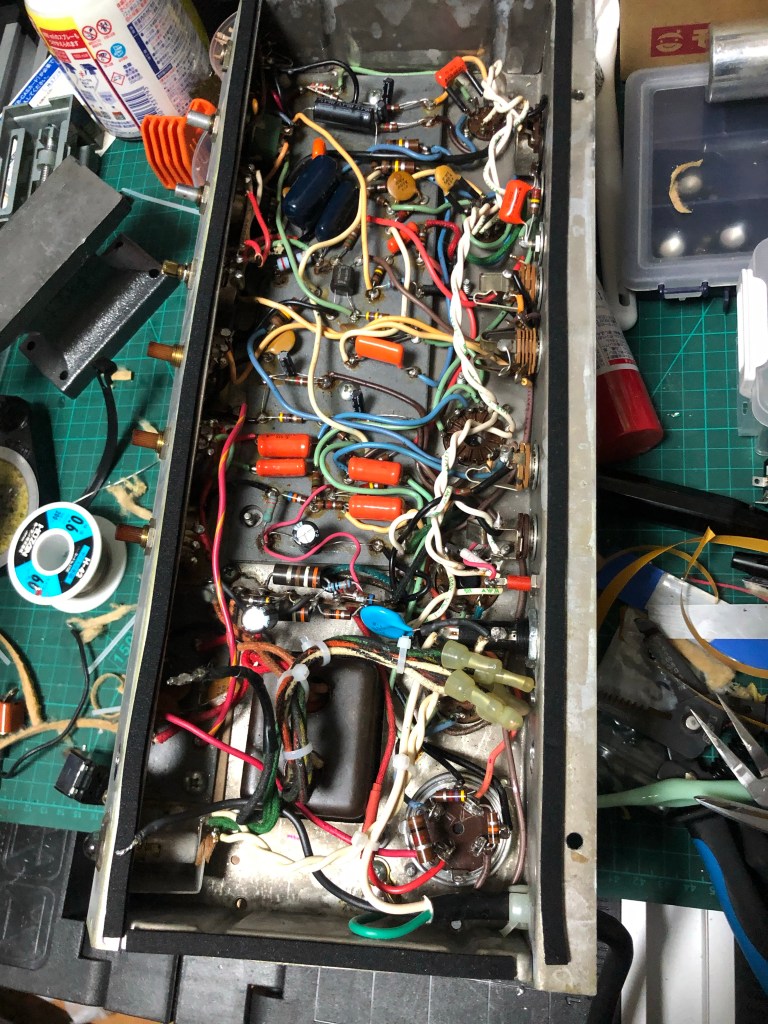

ブロックコンデンサの配線中。グランドセレクトSWは、現在の屋内配線では意味成さないので取り外し。あと、スタンバイ兼電源スイッチの下にある、電源整流回路も、作り替える。

電源スイッチの真下に200V以上かかる回路が部品曲げて押し込められているので、かなり危険である。

トランス横のスペースに整流回路を設置。ダイオード、コンデンサとも新品を使い作り直し。これで動作するかと思いきや…

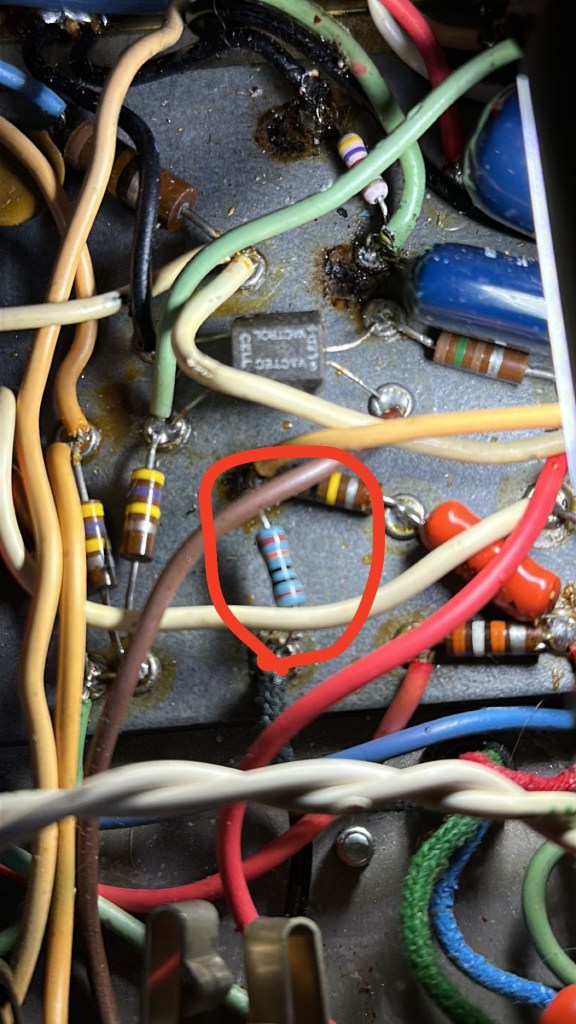

そこで、回路図にしたがって全部品のチェックを行うと数値が異なるもの、意味不明の追加抵抗器などが見つかった。

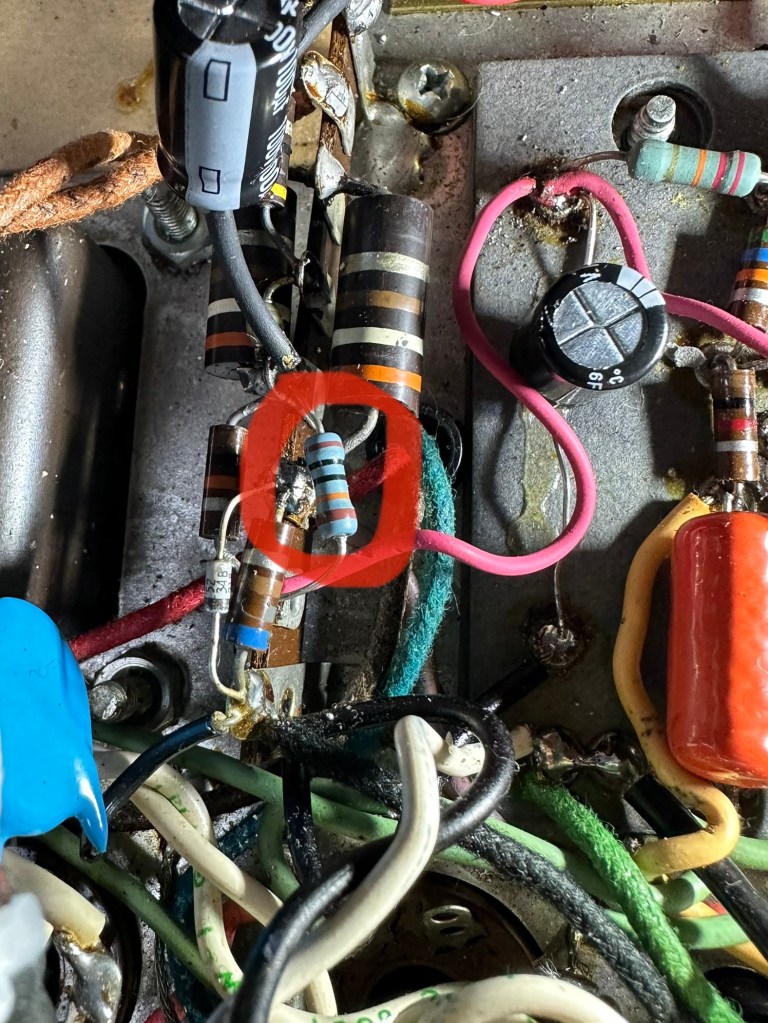

バイアス電源(マイナス)に付加された意味不明な抵抗器

これらを、全てオリジナルの状態になおしてやると、正常に戻りました。真空管も元々のもので充分に鳴ります。結局前の持ち主が変な改造をして失敗していたと思われます。
