チャーリークリスチャンピックアップ　リワインド

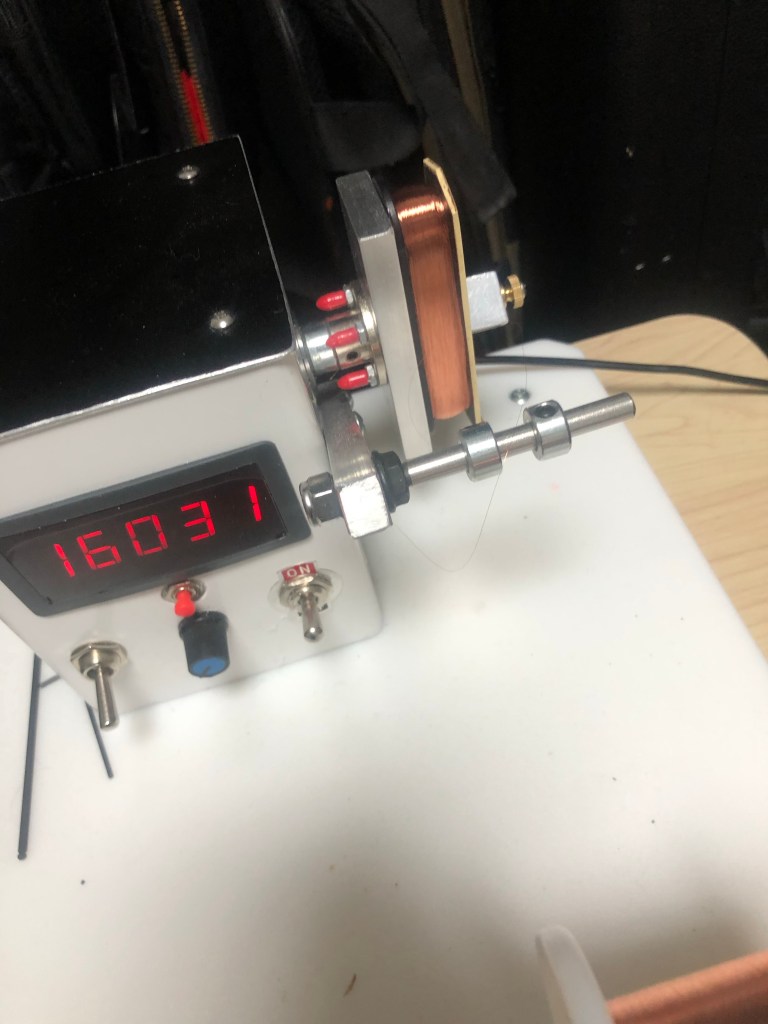

チャーリークリスチャンのピックアップの修理。ボビンが壊れたのを修理、エナメル線で巻き直し。16000回巻いてみた。

直流抵抗値、24.5KΩ。ちょっと巻き過ぎかな…

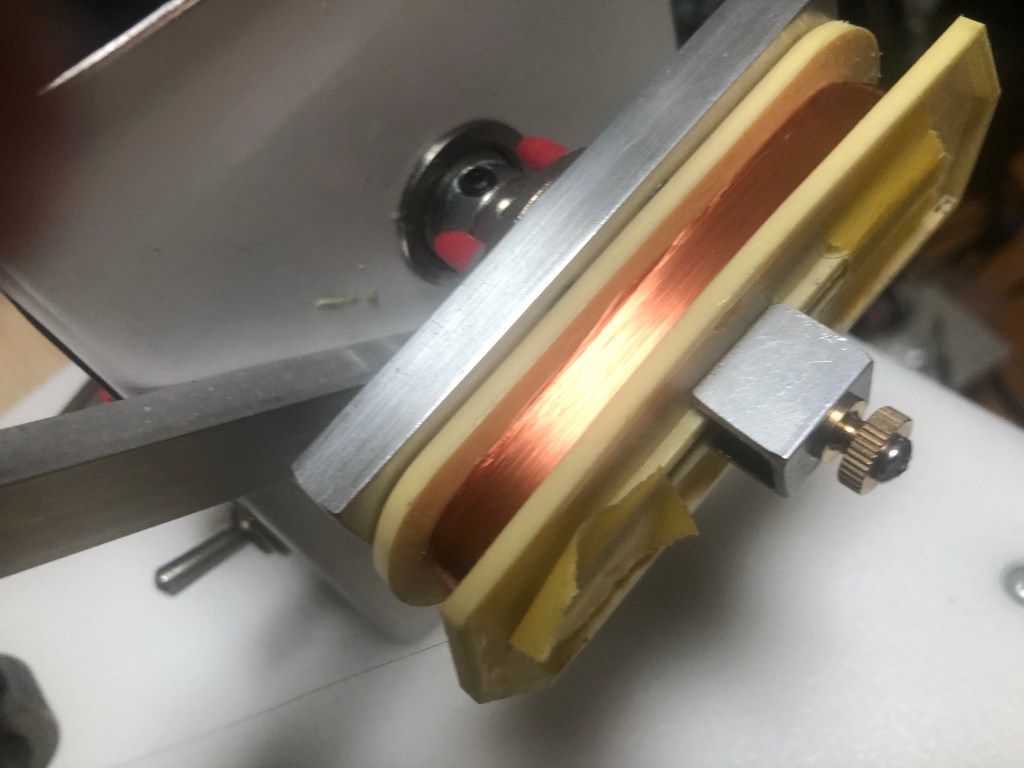

もう一つのボビンは、12000回に、してみた。

はみ出しも少なく、まあまあ成功かな

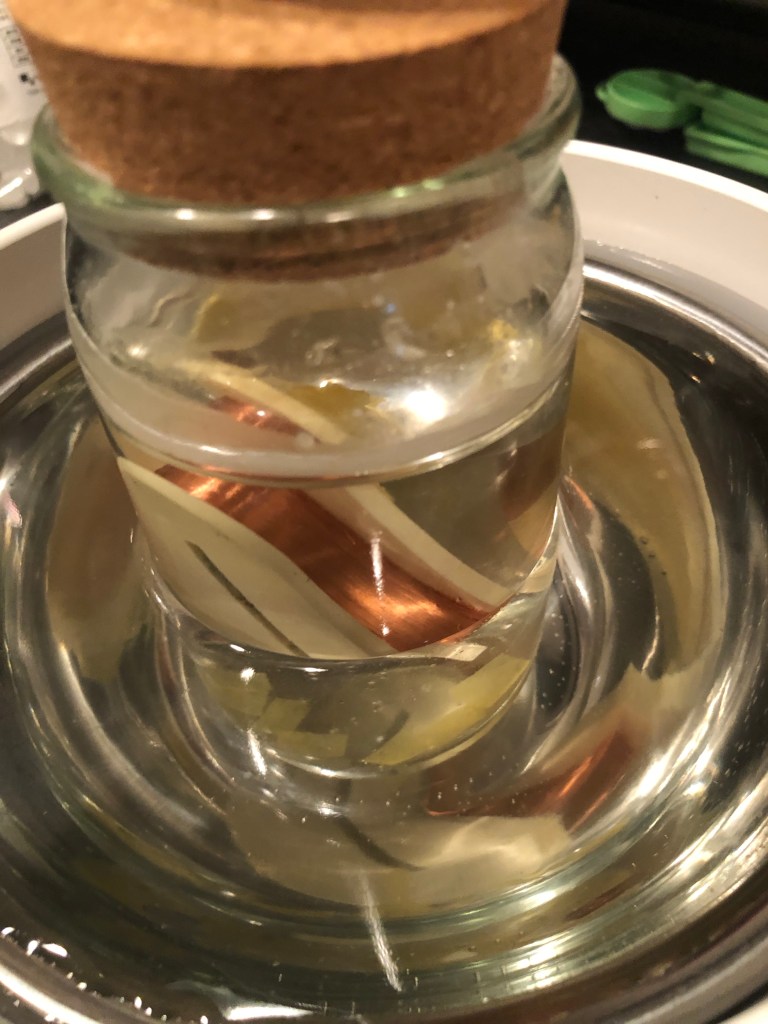

加熱したパラフィンにドブ付け。ワインのエア抜きで脱気脱泡する。

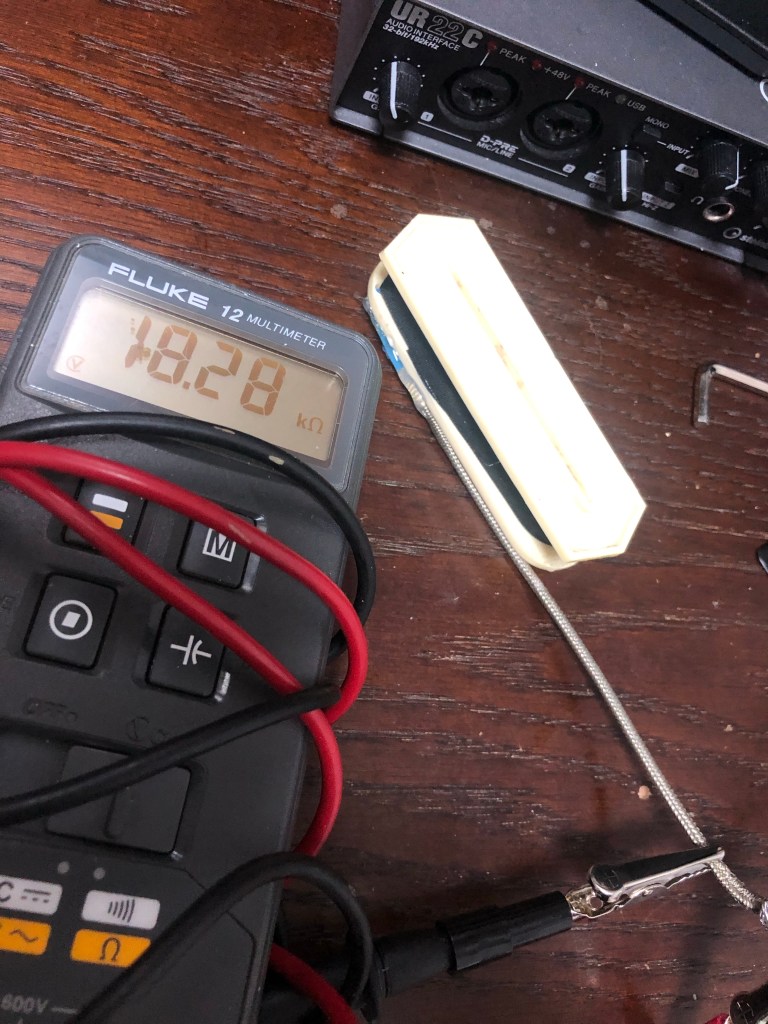

ワイヤーをハンダ付け。抵抗値は18.3KΩ

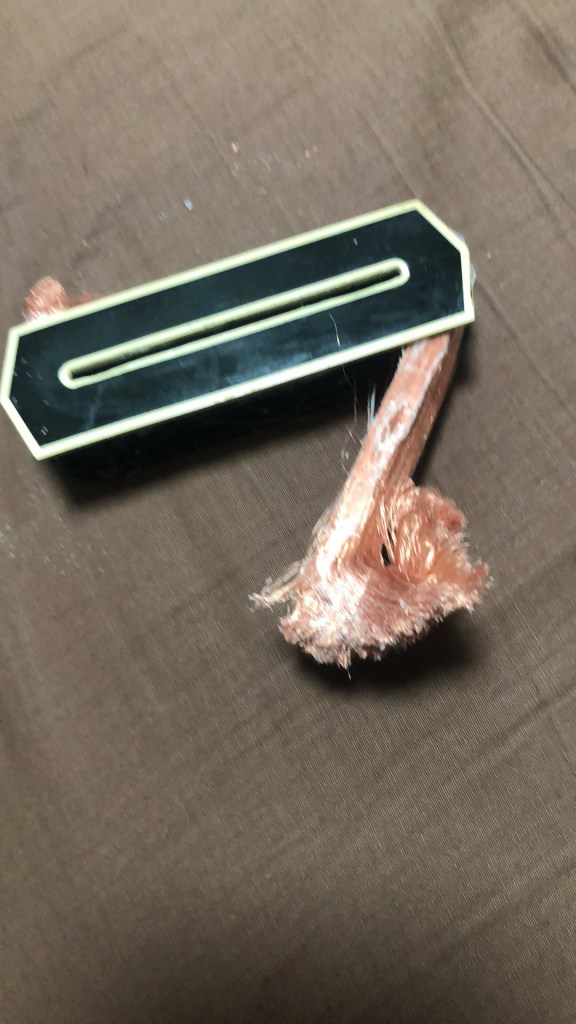

16000巻きは、さすがに巻過ぎ、出力はデカいけど音がこもり過ぎ。なのでコイル外します。

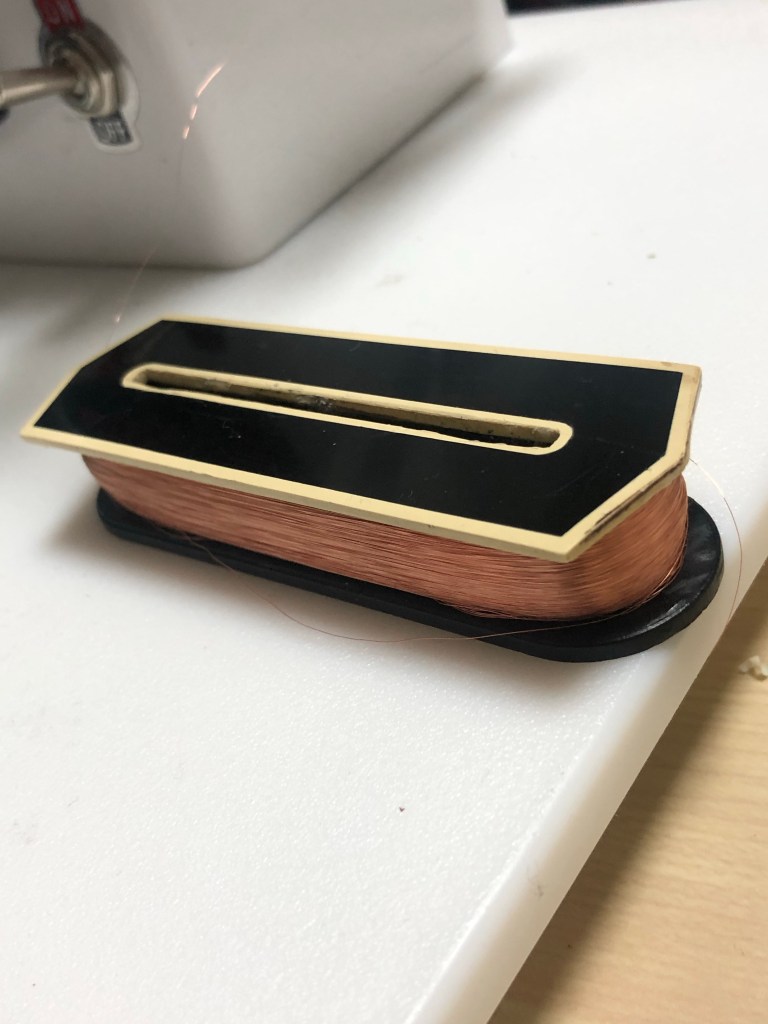

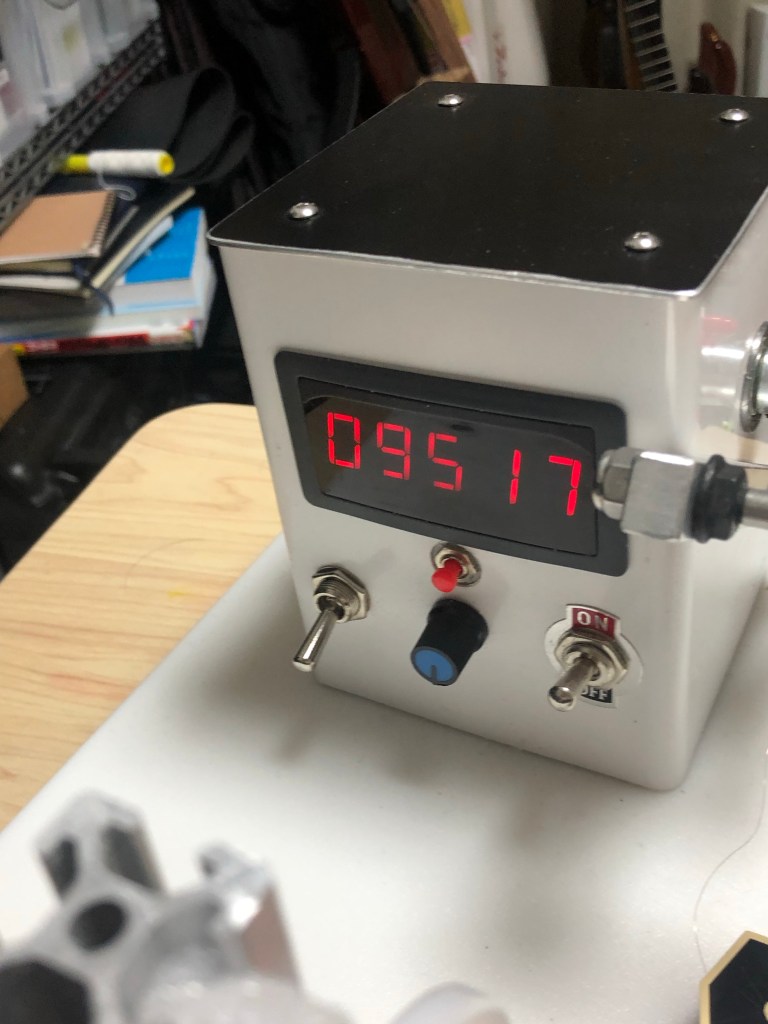

今度は、80μmのワイヤーで9500回で巻く。

今までは50μmだったのが、80μだと9500回でもボビンが8割方うまる。保護テープやシールドテープ考えたらこれくらいで。

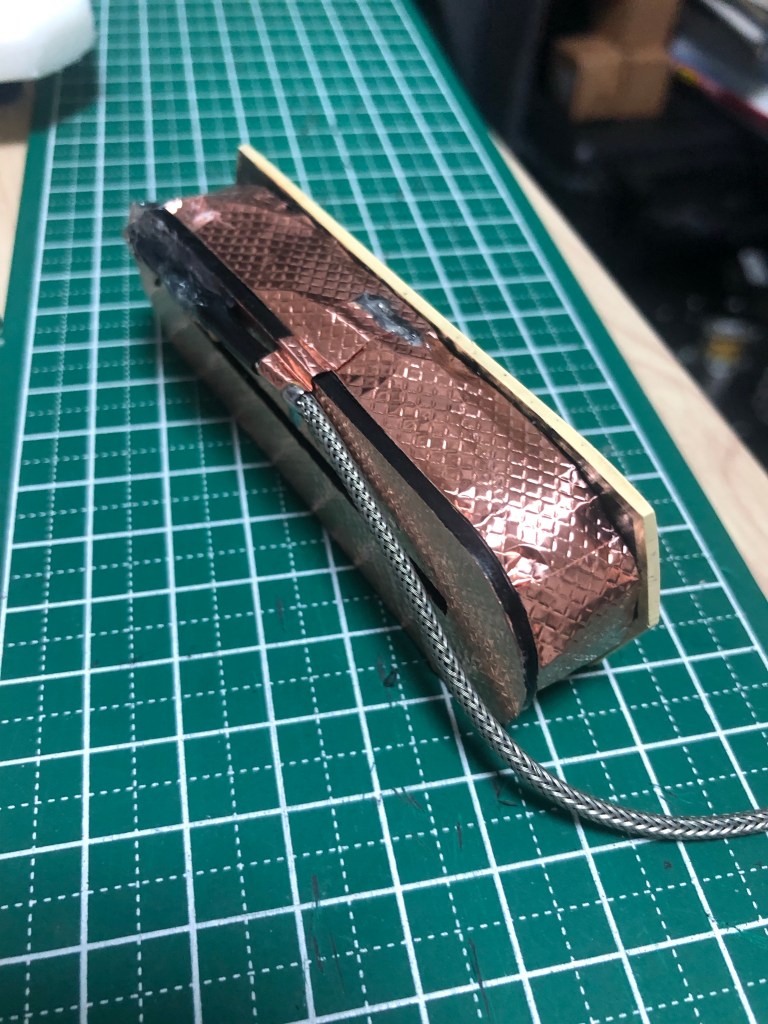

銅箔テープを周囲と裏面にはりアース側と導通させる。

チャーリークリスチャンピックアップ、9500巻き、銅箔シールド付き、完成。
