アキュトロニクスのリバーブユニット

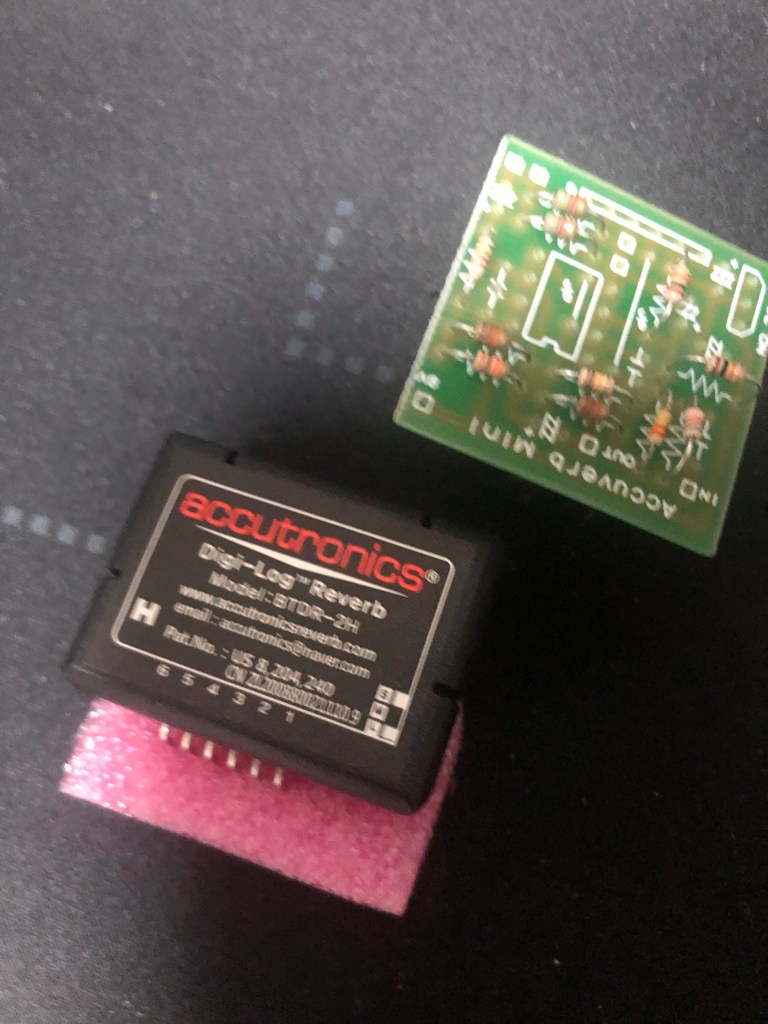

アキュトロニクスのデジタルリバーブユニットを入
手。基板はタッキーのモノを使わせていただく。これは、真空管アンプのキットMOD102につけてみる。

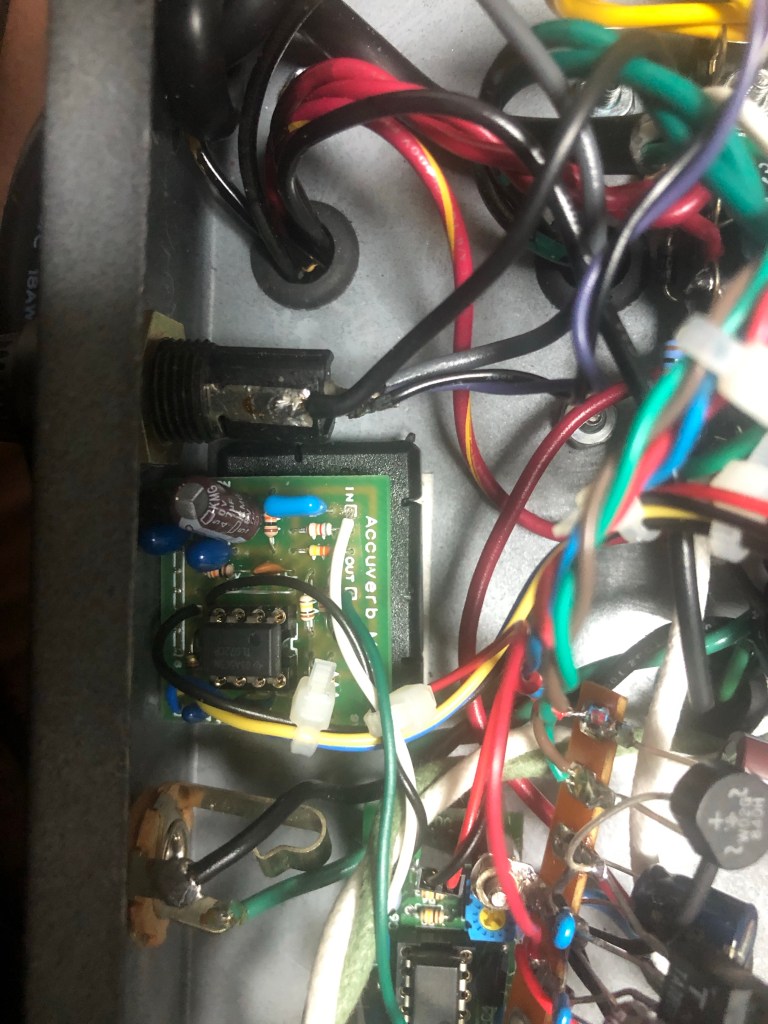

ここに、両面テープで貼り付け。

ヒーター電源からは、取りたくないので、小型のトロイダルコアトランスを使い、9Vを作り、リバーブユニットとVUメータードライブに供給する。リバーブユニットの入力はアンプのインプットジャックから取り、出力は、トーンコントロールあとの12XA7の入力に1MΩのボリュームを介して接続した。
