アリア　RS-850のコントロール基盤を複製する

投稿者:Hidehiro Tsubakiharaカテゴリー:未分類
樹脂でブラックボックス化されていたので、意を決してグラインダーで削ってしまう。

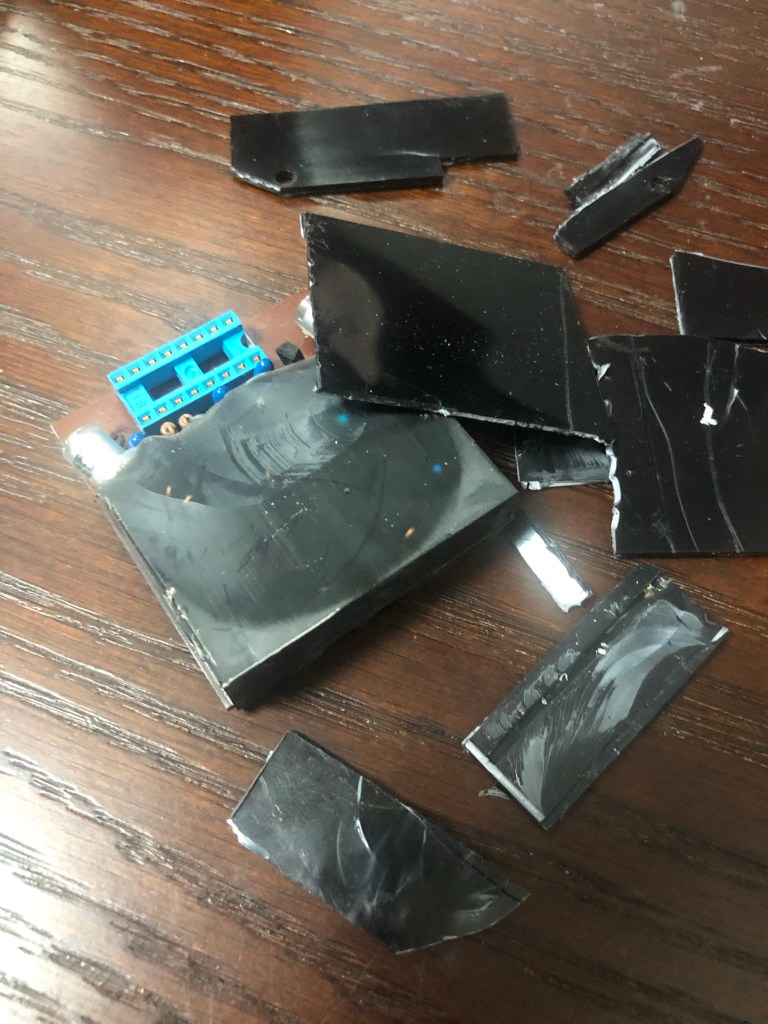

プラのケースを取り除いたところ。べっとりと樹脂で固めてあった。

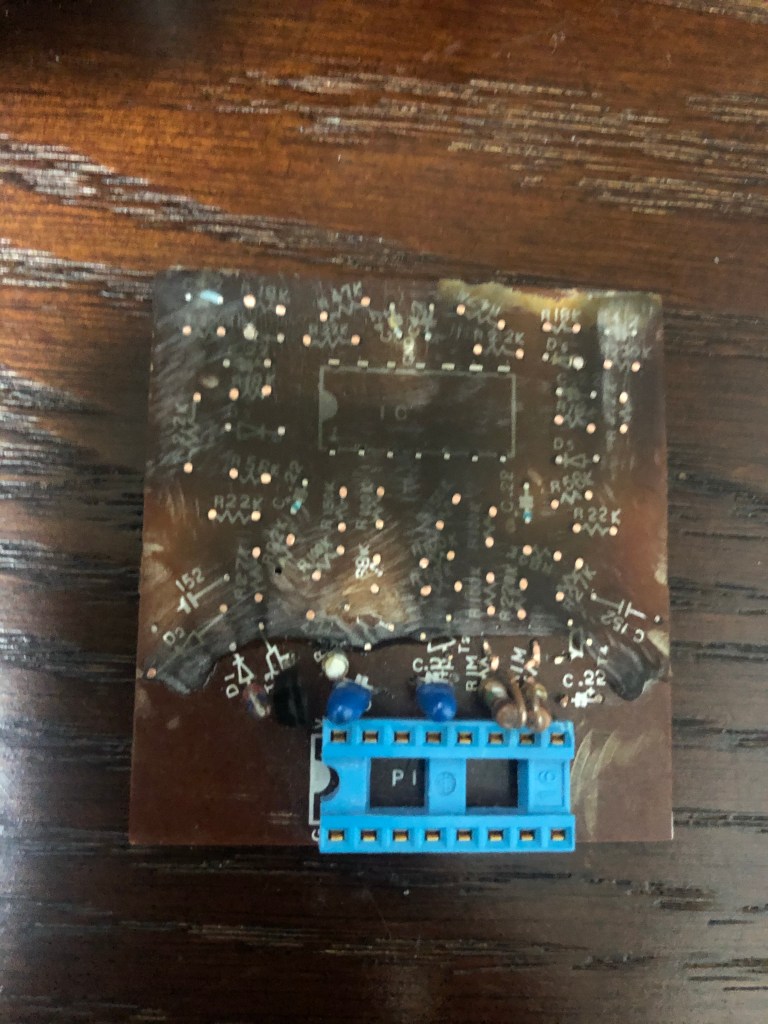

裏面は、樹脂を上手く剥離出来た。

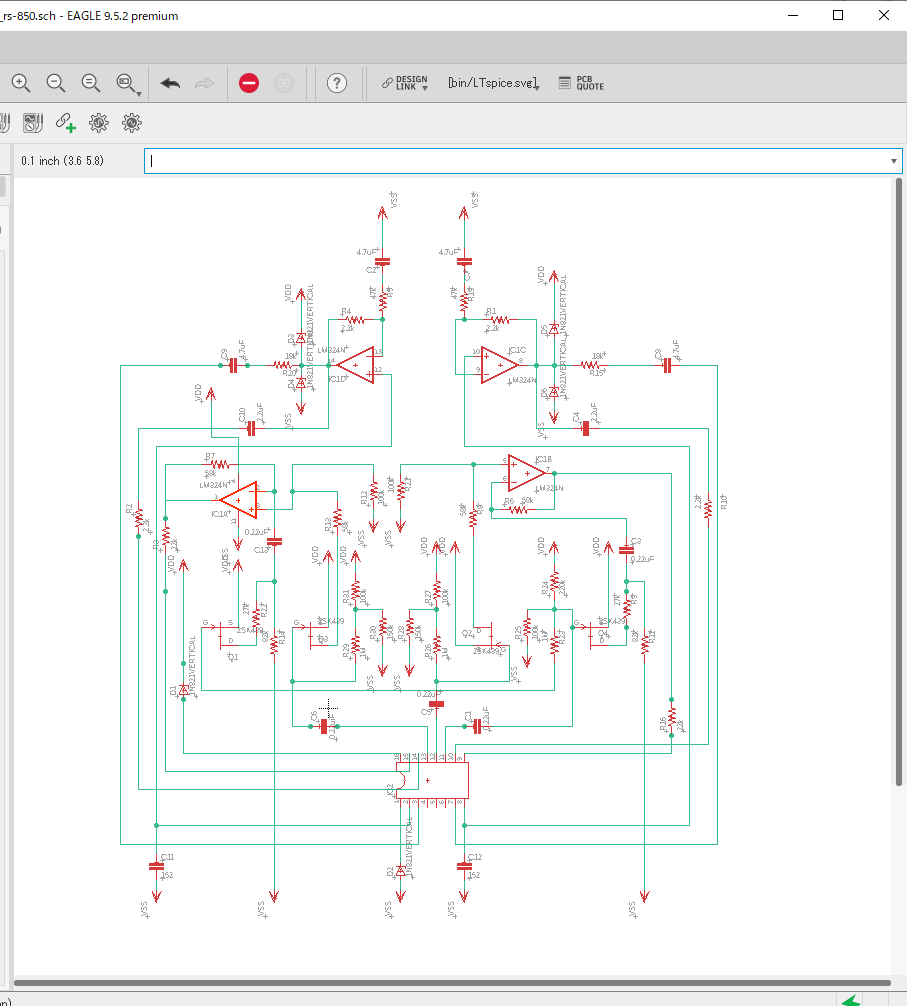

回路を推定してかく。※この回路は一部フィルターへの帰還が間違っている可能性があります。

回路検証するにも基板がないと…なのでワンオフで、さくっと作成した。
あり合わせの部品でとりあえず実装する。

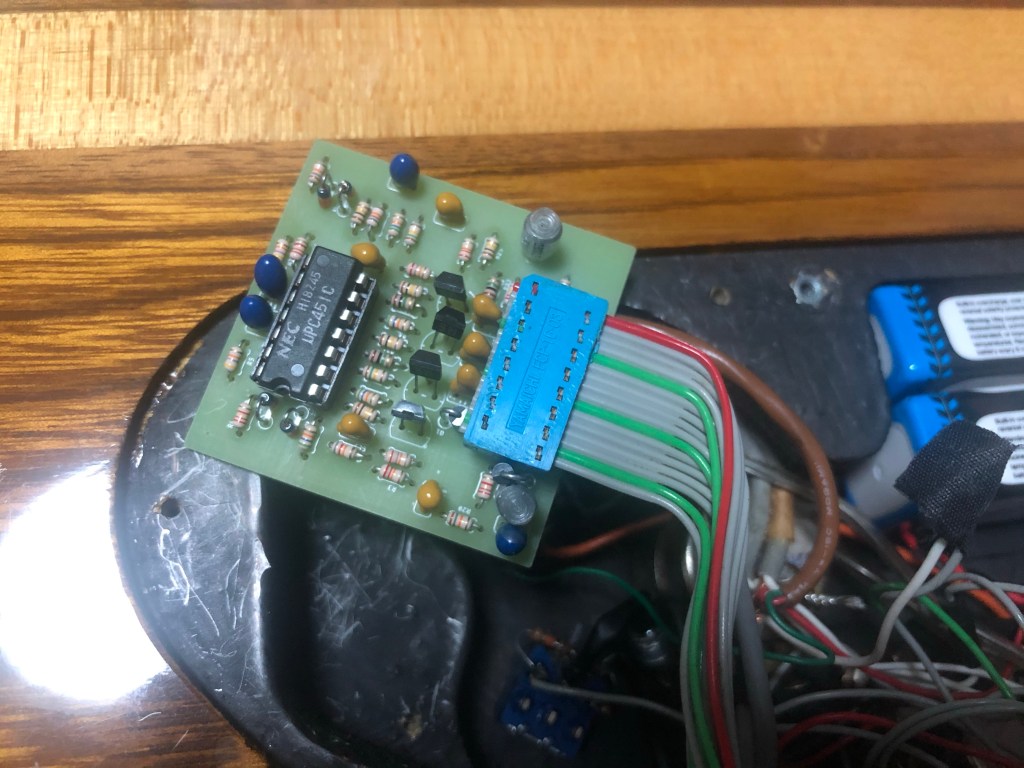

ギターに装着。音が出た。フィルターも機能してるみたい。

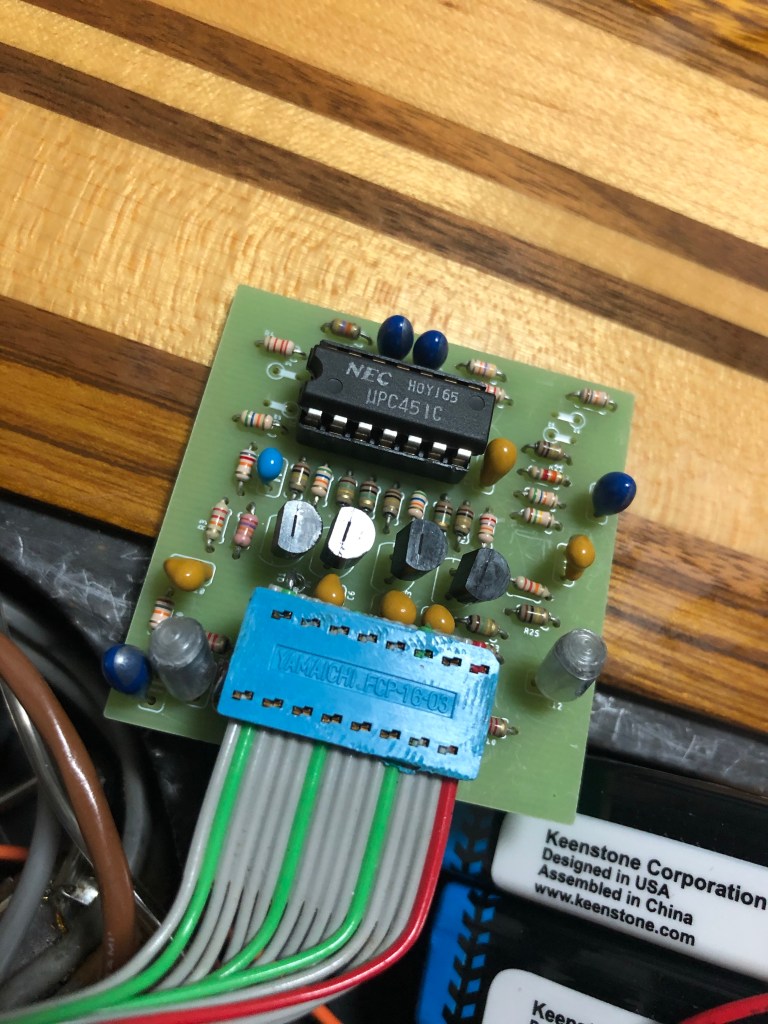

一部のタンタルがリークしているようなので、新品に交換。FETも2SK44に。

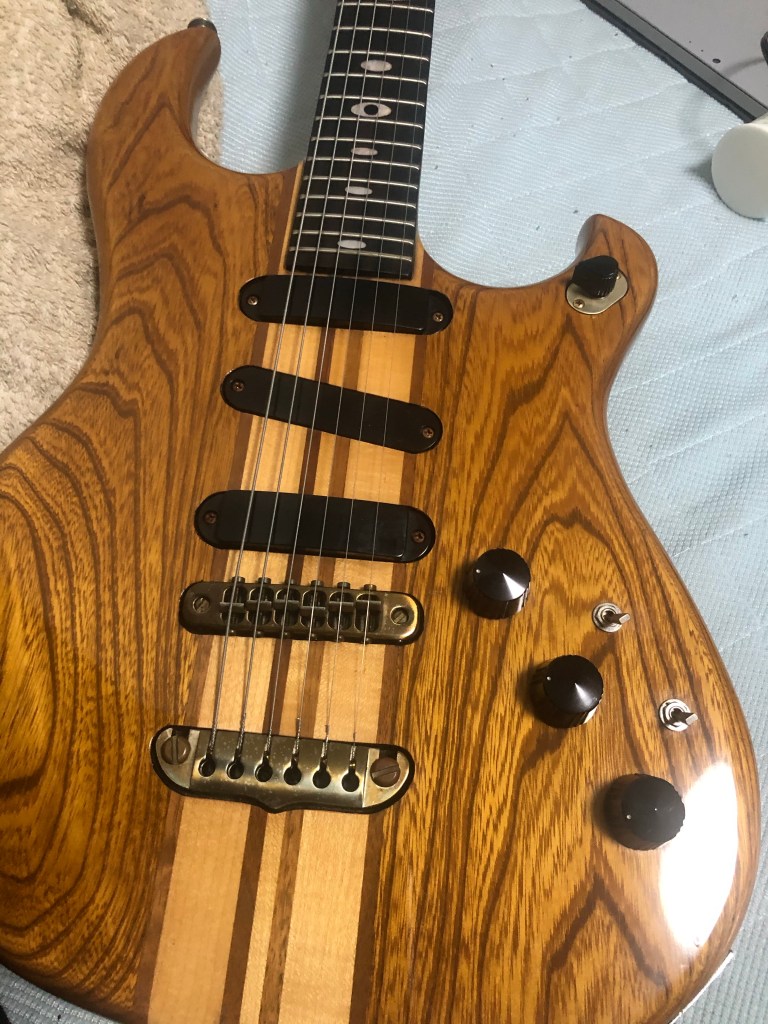

十分な出力が得られているので、ギターに内蔵する。
アレンビックのオマージュだけど、よく出来たギターだと思います。
